Straight Tube Union 3/8" | 6U-316

$28.80

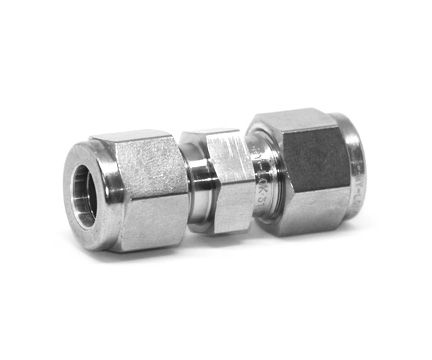

Straight tube-to-tube union fitting. Stainless steel.

SKU
6U-316

Specifications

Tube O.D. (in) 1/8 1/4 3/8 - 3/4
Tube O.D. (mm) 3.17 6.35 9.52 8 19.05
Dimension L (mm) 35.56  40.89  44.95  43.20 53.59
Material     Stainless Steel 316
Dimension A (mm) 12.70  15.24  16.76  16.2 24.38
Dimension B (mm) 15.24  17.78  19.30  18.60  21.84
Pipe Thread     ISO Tapered | ISO Parallel | NPT | Unified Screw
Type     Connects Fractional Tubes
Width Across Flat [H] (in | mm) 7/16 | 11.11  9/16 | 14.28   11/16 | 17.46  16.00 1-1/8 | 28.57
Width Across Flat [h] (in | mm) 7/16 | 11.11  1/2 | 12.70  5/8 | 15.87  14.00  1-1/16 | 26.98
Dimension D (mm) 2.28  4.82  7.11  6.40  15.74
